罗定Q235B钢花管 隧道超前支护注浆管

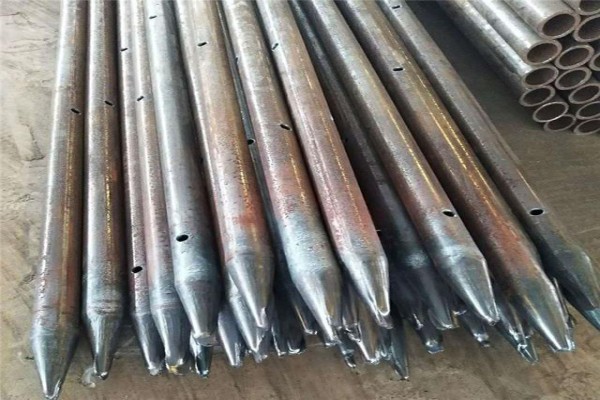

Q235B罗定钢花管隧道超前支护罗定注浆管概述

Q235B罗定钢花管是隧道超前支护工程中广泛使用的一种罗定注浆管材，其材质选用优质碳素结构钢Q235B，通过加工在管体上按特定间距设置出浆孔（即花孔），形成具有注浆功能的钢管构件。在隧道开挖前，将该钢花管沿拱部或边墙按设计角度打入围岩，并通过高压注浆设备向管内压注水泥浆或化学浆液，浆液通过花孔渗透扩散至周围岩体，填充裂隙、胶结破碎岩块，显著提升围岩的整体性与自稳能力，从而达到超前支护、防渗止水及控制变形的目的。该工法在国内外隧道及地下工程中应用极为广泛，是保证施工安全与工程质量的可靠技术手段。

主要特点

• 支护与注浆一体化：钢花管兼具管棚支撑与注浆通道双重功能，浆液通过花孔均匀扩散，形成“管+浆”复合承载结构，有效控制围岩变形。

• 材质性能优良：Q235B钢材具有适中的强度（屈服强度≥235MPa）、良好的塑性及焊接性能，易于切割、接长和现场加工，适应复杂施工条件。

• 出浆孔设计合理：花孔通常采用梅花形布置，孔距、孔径根据地质条件与注浆要求灵活调整，确保浆液扩散半径均匀，注浆压力损失小。

• 连接密封可靠：管节间采用螺纹接头或焊接连接，配合止浆塞和密封圈，能承受较高注浆压力，防止浆液从接口泄漏。

• 适应性强：适用于软弱围岩、破碎带、断层带、砂卵石层等多种不良地质，尤其适用于对沉降控制要求高的浅埋暗挖隧道。

• 施工便捷高效：可采用钻机直接顶入或钻孔后植入，与罗定超前小导管、管棚等工艺兼容性强，施工速度快，对围岩扰动小。

主要用途

• 隧道超前支护：在隧道开挖前设置于拱部外缘，形成纵向梁效应，承担部分松动荷载，防止掌子面坍塌和拱顶冒落。

• 围岩加固与改良：注浆浆液填充岩体裂隙并胶结破碎结构面，提高围岩的粘聚力和内摩擦角，改善围岩物理力学性能。

• 地下水封堵与止水：形成注浆帷幕，阻断地下水渗流通道，降低涌水量，防止突泥涌水事故，保障施工安全。

• 地表沉降控制：在地铁、市政管线等浅埋暗挖工程中，通过超前注浆加固，有效抑制地表过度沉降和对周边建（构）筑物的不利影响。

• 边坡与基坑加固：亦可用于边坡锚固、基坑壁后注浆、结构背后充填注浆等非隧道领域的岩土加固工程。

常用规格与技术参数

Q235B钢花管的规格参数可根据工程设计要求定制，以下为常用标准规格参考表：

注：花孔通常采用梅花形（交错）布置，管头端部加工成锥形以便顶入，尾部预留止浆段（通常300~500mm无花孔），并焊接加强箍或连接套。具体尺寸及材质要求应依据设计图纸及相应标准（如GB/T 13792、GB/T 3091等）执行。

施工工艺要点

• 钻孔与清孔：按设计孔位钻孔，孔径一般比钢花管外径大10~20mm，成孔后采用高压风或水清洗孔壁，确保孔内无岩渣。

• 钢管安装：将加工好的钢花管逐节顶入或植入孔内，采用丝扣连接时需缠绕生料带或涂刷密封胶，确保连接处密封可靠。

• 封闭孔口：在孔口安装止浆塞，并对孔口周边混凝土喷射封闭，防止注浆时浆液从孔口溢出。

• 注浆作业：采用双液浆（水泥-水玻璃）或单液水泥浆，注浆压力由低到高分级施加，达到设计终压或注浆量时结束，注浆完成后及时封堵管口。

• 质量检验：通过观察注浆压力-时间曲线、注浆量及开挖后取芯检查等方法验证注浆效果，必要时进行补充注浆。

质量与防腐处理

Q235B钢花管出厂前应进行外观尺寸、壁厚、焊缝质量及材质检验，确保符合设计及标准要求。为防止钢花管在地下环境中锈蚀，根据地下水腐蚀性等级，可采用热浸镀锌、环氧涂层或表面涂刷防锈漆等防腐措施。镀锌层厚度一般不低于55μm，环氧涂层厚度不低于200μm。对于性支护工程，还应考虑电化学保护或加大腐蚀余量，以保证结构耐久性。

选用注意事项

• 根据围岩等级、隧道断面尺寸及埋深条件合理选择钢花管直径、壁厚及布置间距，并通过结构计算和工程类比确定。

• 注浆材料与配比应通过现场试验确定，浆液凝胶时间需与注浆工艺及地层渗透性相匹配。

• 施工中应严格控制注浆压力，防止压力过高引起地表抬动或结构破坏，同时监测地表沉降和拱顶变形，及时反馈调整参数。

• 钢花管加工时应确保花孔无毛刺、无堵塞，管端倒角处理，便于打入和避免注浆时堵孔。
