罗定高应力围岩超前小导管 Q355B 选型

一、高应力围岩罗定超前小导管的作用与选型原则

在高应力围岩隧道或地下工程中，围岩自稳能力差，开挖后易出现岩爆、大变形、坍塌等灾害。罗定超前小导管作为重要的超前支护手段，通过沿开挖轮廓线外一定角度打入带孔钢管，并进行注浆加固，在开挖面前方形成一个承载壳，有效控制围岩变形，防止坍塌。高应力围岩条件下，罗定超前小导管不仅需要承受较大的围岩压力，还面临冲击荷载和动力扰动，因此其材质选择必须满足高强度、高韧性、抗疲劳等要求。

选型原则主要包括：根据地应力等级和围岩级别确定钢管强度；结合断面尺寸和开挖工法确定钢管直径、壁厚和长度；依据围岩自稳时间和注浆工艺确定布置间距及搭接长度；同时考虑经济性和施工便捷性。

二、Q355B钢材的材料特性及适用性

Q355B是低合金高强度结构钢，其屈服强度不低于355MPa，相比普通Q235钢，强度提高约50%，具有优异的综合力学性能和焊接性能。在高应力围岩中，Q355B罗定小导管能够承受更大的弯矩和轴力，减少钢管变形和断裂风险。

Q355B的化学成分设计使其具备良好的低温冲击韧性和抗应变时效性能，适用于地质构造复杂、地应力高的深埋隧道。其与注浆液的粘结性能良好，能够与围岩形成协同承载体系。下表列出Q355B的主要力学性能指标：

<td≥355 MPa

三、超前小导管选型关键技术参数

超前小导管的选型需综合考虑地质条件、开挖方法、支护时机和注浆能力。以下是高应力围岩条件下Q355B超前小导管的主要选型要点：

• 钢管直径：常用外径为φ42mm、φ50mm、φ60mm。高应力大变形围岩宜选用φ50mm以上直径，以提高刚度；特大断面或极软岩可选用φ76mm或更大直径管棚式小导管。

• 壁厚：一般壁厚为3.5mm、4.0mm、5.0mm。壁厚越大抗弯刚度越高，但过厚会影响注浆孔加工和钢管弯曲适应性。高应力硬岩中建议壁厚≥4mm，软岩大变形段可加厚至5mm。

• 钢管长度：常用单根长度为3m、3.5m、4m、5m。长度应大于每次开挖进尺与最小搭接长度之和，纵向搭接长度一般不小于1.5m，如每循环进尺2m，可采用4m长钢管。

• 环向间距：高应力围岩建议环向间距为30～50cm，局部破碎段可加密至20～30cm。间距过大易形成支护盲区，过小则增加钻孔难度和成本。

• 外插角：一般取5°～15°，视围岩稳定性和钢管长度而定。外插角过大会削弱支护范围，过小则不能有效伸入围岩。

• 注浆孔布置：钢管前端制作注浆孔，孔径φ6～10mm，呈梅花形布置，孔距10～20cm，注浆段长度宜为钢管总长的1/3～1/2。

• 连接方式：多根钢管接长时采用丝扣连接或套筒焊接，丝扣长度为15～25mm，确保接头强度不低于母材。

四、Q355B超前小导管常用规格及参数表

为便于工程选型，下表列出高应力围岩条件下常用的Q355B超前小导管规格参数及理论重量（注浆孔未扣除）：

注：抗拉承载力按Q355B屈服强度计算，实际设计尚需考虑钻孔弯曲、锈蚀、接头削弱等因素，安全系数建议取1.5～2.0。

五、施工关键工艺与质量控制

高应力围岩中Q355B超前小导管的施工效果，不仅取决于选型，还取决于打设精度和注浆质量。施工中应着重控制以下环节：

• 钻孔精度：采用凿岩台车或风钻钻孔，孔径应大于钢管外径10～15mm，开孔偏差≤5cm，方向偏差≤2°，确保外插角符合设计。

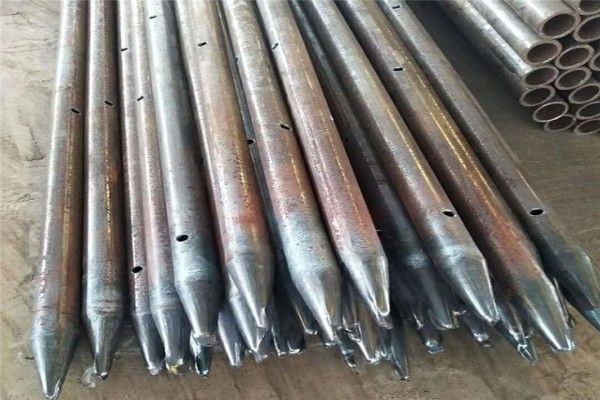

• 钢管加工：钢管前端做成尖锥形，长度10～15cm，便于插入；注浆孔应沿管壁四周错开布设，孔口采用胶带或焊接薄板临时封堵，防止钻进时堵塞。

• 安装与连接：钢管顶入围岩后，若需接长，应采用带丝扣的套筒连接，并拧紧至无法转动为止；严禁采用焊接接长，防止高温损伤Q355B性能。

• 注浆材料与压力：高应力围岩推荐采用早强水泥基浆液或超细水泥浆，水灰比0.5～0.8，注浆压力控制在0.5～1.5MPa；若围岩破碎，采用前进式分段注浆方式。

• 注浆量控制：当注浆压力达到设计值并稳定10～15min，或注浆量达到设计值（一般每延米50～120L）时，即可停止注浆。

• 效果检查：通过观察孔检查浆液扩散半径，必要时采用声波监测或钻孔取芯验证加固效果；注浆后围岩变形速率应明显收敛。

六、高应力围岩Q355B选型的工程意义

选用Q355B钢作为超前小导管材料，能够显著提高支护结构的承载力与抗冲击性能，降低高应力围岩开挖过程中的失效概率。与普通Q235钢管相比，Q355B钢管可在保证同等支护强度的前提下减小壁厚或增大间距，从而减少钻孔数量、降低劳动强度、加快施工进度。同时，Q355B良好的低温韧性使其在寒冷地区深埋隧道中更具优势。科学合理的选型结合精细的施工控制，可有效抑制岩爆和大变形，保障施工安全与长期稳定，为类似高应力隧道工程提供可靠的技术支撑。
