罗定隧道管棚管用途 隧道破碎围岩加固管材

一、什么是罗定隧道管棚管

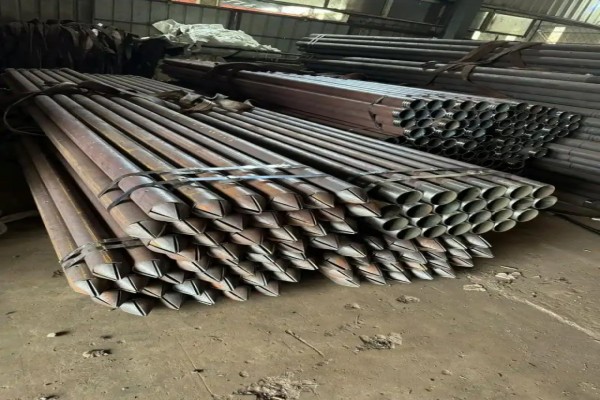

隧道罗定管棚管（又称管棚钢管、超前管棚、棚管）是隧道及地下工程中用于超前预支护的核心管材。施工时，在隧道开挖轮廓线以外，沿隧道纵轴线方向按一定外插角钻孔，将钢管逐节顶入或打入孔内，形成一排（环）沿拱部外缘排列的钢管棚架，再通过管内注浆使浆液扩散、固结，最终由"钢管＋浆液固结体"共同构成承载拱壳，承受上部破碎围岩的荷载，为后续开挖与初期支护提供安全作业空间。

在破碎围岩、断层带、浅埋偏压、岩溶发育及富水地层中，罗定管棚管是控制拱顶沉降、防止坍塌冒顶和突泥涌水最有效的手段之一。它既是支护构件，也是注浆通道，兼具承载与加固双重功能。

二、隧道罗定管棚管的主要特点

• 刚度大、抗弯性能好：钢管本身具有较高的抗弯截面模量，能够跨越软弱破碎带形成"梁"效应，有效抑制围岩松弛和拱顶下沉。

• 超前支护、成环成拱：沿开挖轮廓环向布设，钢管相互搭接，与注浆固结体共同形成高于开挖面外缘的承载拱，实现"先支护、后开挖"。

• 注浆加固一体：管体可加工成罗定钢花管，通过管壁孔眼向围岩扩散浆液，充填裂隙、胶结碎石、封堵渗水，提高围岩整体强度与自稳能力。

• 适应性强：可在断层破碎带、软硬不均地层、岩溶、砂卵石、富水软弱围岩等多种复杂地质条件下使用。

• 长度可控、可接长：单节长度一般为 4～6m，采用丝扣、套管焊接或法兰连接，可接长至 10～40m 甚至更长。

• 施工干扰小、可回收与不可回收兼顾：多数情况下作为支护保留在结构内；特殊部位可采用可回收式管棚管降低造价。

• 与初期支护协同：管棚尾端一般与钢拱架（钢架）焊接或通过连接钢板固定，形成整体受力体系。

三、隧道管棚管的主要用途

• 破碎围岩超前加固：断层破碎带、节理密集带、强风化岩体、煤系地层等，通过管棚管注浆固结，防止开挖时掉块、塌方。

• 浅埋及偏压地段支护：洞口段、明暗交界处、浅埋下穿公路铁路段，控制地表沉降，保护上方建（构）筑物与管线。

• 富水地层止水加固：与注浆结合封堵裂隙水、岩溶水，形成止水帷幕，降低涌水风险。

• 软弱围岩洞身超前支护：第四系砂卵石、粉细砂、软黏土等不稳定地层，配合罗定小导管、超前锚杆共同使用。

• 隧道洞口长管棚：洞口段常采用 Φ108～Φ219 长管棚，长度 20～40m，一次性预支护进洞。

• 地铁及地下工程：地铁车站、区间暗挖、联络通道、竖井马头门等的超前支护与注浆加固。

• 既有构筑物周边加固：城市暗挖下穿段采用管棚管形成隔断，减少施工对周边环境影响。

• 抢险与塌方处理：塌方空腔回填注浆、冒顶处理时用作罗定注浆管与超前支撑管。

四、常用规格与技术参数

管棚管的规格主要以外径和壁厚表示，常用外径为 Φ76～Φ219，壁厚 4～10mm。管棚（大管棚）多采用 Φ108 以上规格，罗定超前小导管多采用 Φ42～Φ60。常用规格及参考参数见下表。

五、罗定钢花管开孔（注浆孔）参数

用于注浆的管棚管一般在管壁上加工注浆孔（钢花管），尾部 0.5～1.0m 作为止浆段不开孔，孔口段设置止浆塞或采用止浆阀。开孔布置宜采用梅花形交错排列，具体参数可参考下表并根据地质条件调整。

六、管棚管的连接方式

• 丝扣（螺纹）连接：管端车制锥形管螺纹或采用接箍连接，安装快捷、同轴度好，适用于 Φ76～Φ159 管棚管。

• 套管焊接连接：用长 200～300mm、外径略大的套管套接后满焊，连接强度高，适用于长管棚和受力较大的部位。

• 法兰连接：管端焊接法兰盘，用螺栓连接，便于拆装和可回收管棚施工。

• 对接满焊：对连接强度要求高时采用坡口对接焊，焊后需检查焊缝质量。

无论采用何种方式，接头处的抗弯、抗拉强度均不宜低于管体母材的 80%，连接后应保证整根管棚的直线度和同轴度，避免顶管时卡孔、偏斜。

七、常用材质与力学性能
