罗定山体抗滑中空注浆锚杆 滑坡体锚固治理锚杆

一、产品概述

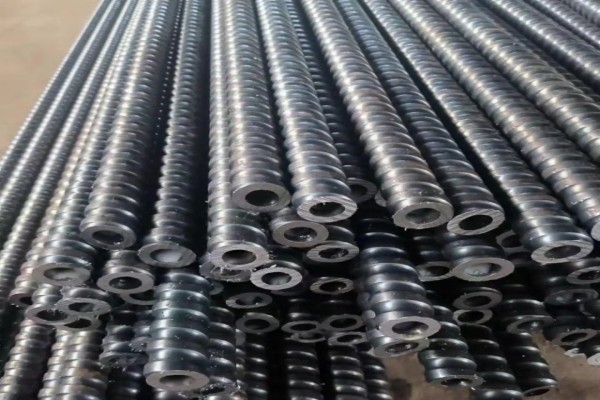

山体抗滑罗定中空注浆锚杆（又称滑坡体锚固治理锚杆、自钻式罗定中空注浆锚杆）是一种以中空钢管作为杆体、以杆体内孔作为注浆通道，通过孔底返浆方式实现全长粘结并可与框架梁、格构梁、预应力垫板配套使用的新型锚固材料。它兼具"钻杆—锚杆—罗定注浆管"三重功能，特别适用于滑坡体、破碎岩体、松散堆积层、软弱夹层及富水地层等常规实心锚杆难以成孔、注浆难以饱满的复杂地质条件。

在滑坡治理工程中，中空注浆锚杆通过将滑坡体下滑力传递至稳定基岩（滑床），并与坡面框架梁、抗滑桩、挡土墙、格构梁等支挡结构联合受力，可有效提高滑面的抗剪强度、增大滑体整体稳定性系数，是目前公路、铁路、水利、矿山及市政边坡治理中应用最广泛的主动加固手段之一。

二、结构组成与工作原理

山体抗滑中空注浆锚杆一般由中空杆体、钻头（锚头）、连接套、垫板（托盘）、螺母、止浆塞、对中支架及排气管等部件组成。

• 中空杆体：采用无缝钢管或高强度合金结构钢加工，全长中空，既是受力主体，又是注浆和排气通道。

• 钻头/锚头：与杆体端部螺纹连接，用于自钻成孔；在已钻孔条件下可更换为普通锚头。

• 连接套：用于多节杆体的接长，保证接头抗拉强度不低于杆体母材强度的 90%。

• 止浆塞：防止浆液沿孔口返流，保证注浆压力稳定，实现孔底返浆。

• 垫板与螺母：将锚杆拉力均匀传递至坡面结构，可调螺母实现预应力张拉与锁定。

• 对中支架：保证杆体在孔内居中，形成厚度均匀的注浆保护层（一般不小于 10 mm）。

工作原理：钻孔完成后，将锚杆插入孔内并安装止浆塞；浆液通过杆体内孔由孔底向孔口方向逐步返浆，将孔内空气和积水全部排出，使杆体与孔壁之间充满水泥浆体，形成坚固的"杆体—浆体—岩土体"全长粘结体系。浆体凝固后，通过垫板、螺母对锚杆施加预应力，从而主动压紧滑坡体、提高滑面法向应力和抗剪强度，最终形成框架梁与锚杆共同受力的整体抗滑结构。

三、主要特点

• 注浆通道内置：浆液从杆体内孔注入、孔底返浆，注浆压力高、扩散范围大，浆体饱满密实，避免了普通锚杆"注浆不满、孔口跑浆"的通病。

• 全长粘结、受力均匀：整个杆体与岩土体通过浆体粘结，锚固力分布连续，抗拔承载力比端头锚固形式提高 20%~50%。

• 适应软弱破碎地层：可自钻成孔，罗定跟管钻进，有效防止塌孔、缩孔、卡钻，特别适合滑坡堆积体、断层破碎带、富水砂砾层。

• 施工效率高：钻孔、下杆、注浆一体化，工序紧凑，与普通砂浆锚杆相比可缩短工期 30% 以上。

• 可施加预应力：浆体达到设计强度后即可张拉锁定，实现主动支护，及时控制滑坡体变形。

• 防腐性能好：杆体外部包裹水泥浆保护层，必要时可采用镀锌、环氧涂层或双重防腐处理，耐久性可达 50 年以上。

• 便于检测：中空通道可用于注浆密实度检测、后期补浆及锚杆轴力监测（安装测力计）。

四、适用范围与用途

本产品主要用于各类山体滑坡、边坡失稳及岩土锚固工程，典型用途包括：

• 山体滑坡体（包括浅层滑坡、中层滑坡）的锚固治理与性加固；

• 公路、铁路路堑及路堤高边坡的锚杆框架梁、锚杆格构梁支护；

• 水利水电工程库岸边坡、坝基坝肩、溢洪道边坡加固；

• 矿山排土场、尾矿坝、露天矿边坡的稳定性加固；

• 隧道洞口边仰坡、明洞边坡及洞内超前预加固；

• 基坑支护中的土层锚杆、桩锚联合支护体系；

• 危岩体、孤石、落石区域的锚固与防护；

• 既有支挡结构（挡土墙、抗滑桩）的加固补强及抢险救灾工程。

五、常用规格与技术参数

常用杆体材质为 Q345B、40Cr 或高强度合金结构钢，屈服强度不低于 345 MPa（普通型）或 500 MPa（高强型），表面可做镀锌、环氧喷涂等防腐处理。常用规格见表 1。
