罗定山区隧道管棚管 复杂地质隧道大管棚支护管材

一、概述

在山区隧道及复杂地质条件下的隧道施工中，超前管棚支护是一种极为重要的工程措施。罗定管棚管作为管棚支护体系的核心构件，其材质选择、规格参数及施工质量直接关系到隧道掌子面的稳定性与施工安全。本文围绕山区罗定隧道管棚管及复杂地质隧道大罗定管棚支护管材的技术特点、适用场景、规格参数及施工要点进行系统阐述，为隧道超前支护设计与施工提供参考依据。

二、罗定管棚管的主要特点

罗定管棚管在隧道超前支护中发挥着“预支护、预加固”的双重作用。其特点主要体现在以下几个方面：

• 高强度承载能力：采用优质无缝钢管或螺旋焊缝钢管，能够有效承受上部围岩压力及地表荷载，在软弱围岩、破碎带、断层等不良地质段形成稳定的棚架结构。

• 优异的刚度与抗弯性能：大罗定管棚支护管材具有较大的刚度和抗弯截面模量，能够控制围岩过大变形，防止掌子面坍塌和地表过度沉降。

• 良好的注浆适配性：管壁预设注浆孔或采用花管形式，可顺利实现管内注浆，浆液通过孔口渗透、扩散至周围围岩，提高围岩自稳能力。

• 连接可靠，密封性好：管节之间采用丝扣连接、焊接或套管连接，连接处强度不低于管体本身，且具有良好的密封性能，确保注浆时不出现漏浆、跑浆。

• 适应复杂地质条件：针对不同的围岩级别和地下水状况，可灵活调整管径、壁厚及管材材质，在富水地层、膨胀性围岩、高应力软岩等复杂条件下均能有效工作。

• 施工效率较高：管棚管采用工厂化加工，现场拼装快捷，配合定向钻进或夯管法施工，能够在较短时间内完成超前支护作业。

三、应用场景与用途

大罗定管棚支护管材广泛应用于各类山岭隧道、城市地下工程及特殊复杂地质段的超前加固，具体用途包括：

• 隧道洞口段：洞口浅埋段、偏压段围岩自稳能力差，采用管棚管形成纵向梁效应，防止洞口坍塌及滑坡。

• 断层破碎带及软弱围岩段：穿越断层破碎带、强风化带、全风化层时，大管棚与钢架联合支护，可有效控制掌子面涌水和坍塌。

• 富水地层及岩溶发育区：配合超前注浆，管棚管起到“管棚+注浆”双重堵水作用，降低地下水对施工的影响。

• 浅埋暗挖段：在城区浅埋暗挖隧道中，管棚支护用于严格控制地表沉降，保护地面建筑物和地下管线安全。

• 特殊不良地质：膨胀性围岩、挤压性围岩、高地应力软岩等变形突出地段，大管棚用于限制围岩早期变形，防止初期支护侵限。

• 塌方处理及抢险工程：在隧道塌方、冒顶等突发事故中，快速施作大管棚可迅速稳定掌子面，为后续处理提供安全作业空间。

四、常用规格参数

管棚管的规格选择主要依据隧道断面尺寸、围岩条件、埋深及设计荷载等因素。常用大管棚罗定支护管材多为热轧无缝钢管或直缝焊接钢管，其典型规格参数如下表所示：

除上述常用规格外，管棚管的长度根据设计需要可进行定制。标准单根长度通常为6米、9米、12米、15米，也可根据管棚设计总长度进行非标定制。管棚环向间距一般控制在300~500mm，外插角为1°~3°，具体参数需通过结构计算确定。

五、材质与制造工艺

管棚管所用材质应满足隧道工程对强度、韧性及可焊性的综合要求。常用材质包括：

• Q235B：屈服强度≥235MPa，适用于围岩条件较好、荷载较小的辅助支护工程。

• Q345B（即16Mn）：屈服强度≥345MPa，综合力学性能优异，是当前大管棚支护最常用的材质。

• Q390B、Q420B：高强度低合金结构钢，适用于高地应力、大跨径隧道等对承载能力要求更高的工况。

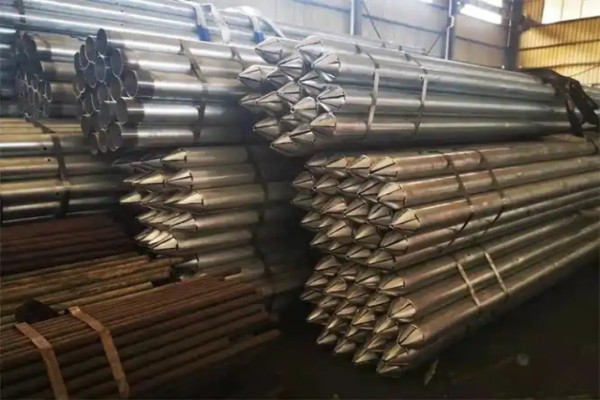

制造工艺方面，管棚管一般选用热轧无缝钢管，经校直、切端、坡口加工、钻注浆孔、清渣、防腐处理等工序制成。注浆孔直径通常为10~16mm，间距100~200mm，呈梅花形或螺旋形布置。管端采用锥形缩口或焊接导向帽，便于顶进作业。防腐处理可采用热浸镀锌或环氧涂层，以提高管材在富水地层中的耐久性能。

六、施工注意事项

• 钻孔精度控制：大管棚钻孔应采用地质钻机或管棚钻机，钻机定位必须准确，严格控制外插角和方位角，避免出现串孔、偏斜等情况。

• 管材连接质量：丝扣连接的管节必须拧紧到位，焊接连接的焊缝应饱满、无夹渣、无漏焊，连接处应进行抗拉抽检，确保管棚整体强度。

• 注浆质量控制：注浆压力应逐级加压，注浆量应结合扩散半径和围岩孔隙率进行计算。当注浆压力达到设计值并稳定一定时间后方可停止，确保浆液充满管周空隙。

• 长大管棚导向措施：对于长度超过30米的长大管棚，建议设置导向管或采用罗定跟管钻进工艺，防止钻孔偏斜影响管棚搭接效果。

• 防水与防腐：在富水或腐蚀性环境中，应选用镀锌管材或在管外壁增加防腐涂层，同时注浆应采用水泥-水玻璃双液浆等速凝浆液，提高早期强度。

• 监测与反馈：施工过程中应加强洞内位移、地表沉降和管棚受力监测，根据监测数据动态调整注浆参数和开挖进尺，确保支护安全。

七、结语

山区隧道及复杂地质条件下的大管棚支护技术，是保障隧道安全穿越不良地质段的关键手段。合理选择管棚管规格、严格控制加工与施工质量，能够有效提升围岩稳定性、控制地层变形、防止坍塌事故的发生。随着隧道工程向“长、大、深、险”方向发展，大管棚支护管材的应用将更加广泛，对管材的强度、精度、耐腐蚀性能及施工成套技术也将提出更高的要求。工程实践中应结合具体地质条件，科学选型，精心施工，确保管棚支护体系发挥更大效能。
